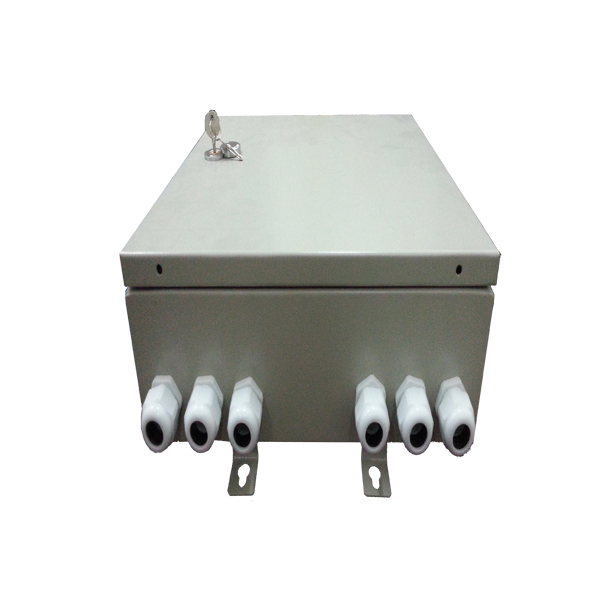

Hộp phối quang 8FO Hay còn gọi cái tên khác như: Hộp ODF 8 sợi, ODF 8 Core, ODF 8 Cổng, ODF 8 Ports thực tế là dù có gọi theo cách gọi nào thì nó cũng vẫn là hộp phối quang ODF 8Fo. Nó được sử dụng chủ yếu trong nhà hoặc ngoài trời và với chức năng chính là bảo vệ các nối hàn cáp quang, dây nhẩy quang và dây pigtail quang.
Hộp phối quang ODF 8FO ngoài trời được thiết kế với kiểu dáng nhỏ gọn, tinh tế với màu sắc sang trọng, được sử dụng chuyên về các ứng dụng Internet cáp quang.
Ứng dụng:
- Dùng hàn trực tiếp nối cáp quang với nhau.
- Dùng phân chia cáp bằng cách chuyển đổi giữa các đầu nối.
- Dùng điểm dự trữ cáp quang tại điểm phân bố ngoài trời.
Tiêu chuẩn kỹ thuật:
- Dung lượng tối đa (sợi): 8 sợi
- Vật liệu: Làm từ hợp kim thép lá cán lạnh – Sơn tĩnh điện
- Hộp phối quang dùng để phân phối kết nối cáp sợi quang, hàn nối sợi quang và dùng để
dự phòng cáp quang.
- Được thiết kế với 2 khoang riêng biệt – Cáp vào có khay riêng và cáp ra có khay riêng.
Tiện ích trong việc quản lý sợi quang.
- Độ kín của hộp ODF 8FO đạt tiêu chuẩn quốc tế IP65 của GB4208 vì vậy, phù hợp cho việc
phân phối cáp quang ngoài trời.
- Hộp có 3 chức năng sử dụng: Hàn nối trực tiếp, dự phòng và phân phối cáp quang.
- Khay hàn nối được mở theo bản lề - và từng khay chồng lên nhau vì vậy thao tác dễ dàng
trong quá trình sửa chữa cũng như mở rộng dung lượng ODF.
- Hộp gắn phù hợp tất cả các Đầu Adapter FC, SC, ST, LC ...
- Thiết kế cho treo tường và cột, vỏ có khóa bảo vệ.
- Đầu Adapter được thiết kế đặt tại giữa ODF.
- ODF quang phù hợp với các điều kiện môi trường:
- Nhiệt độ : -40°C -> + 85°C
- Độ ẩm : 95%
Phụ kiện đi kèm
- Khay nối quang: Bằng nhựa, sử dụng loại khay có dung lượng tối đa 24 mối hàn/khay.
- Ống co nhiệt: Bảo vệ mối hàn quang, có chiều dài 6,0± 0,5mm
- Adapter: Gồm các loại đầu tùy chọn SC, FC, LC,ST…
Suy hao chèn : ≤0.2dB
Suy hao phản hồi : UPC≥55dB, APC≥65 dB
- Dây hàn quang: Tùy chọn theo yêu cầu
Loại đầu: SC, LC, FC, ST, E2000… theo chuẩn đầu PC, UPC, APC
Loại dây: Single Mode hoặc Multimode, 0,9mm, 2,0mm, 3,0mm.
