Chi tiết sản phẩm

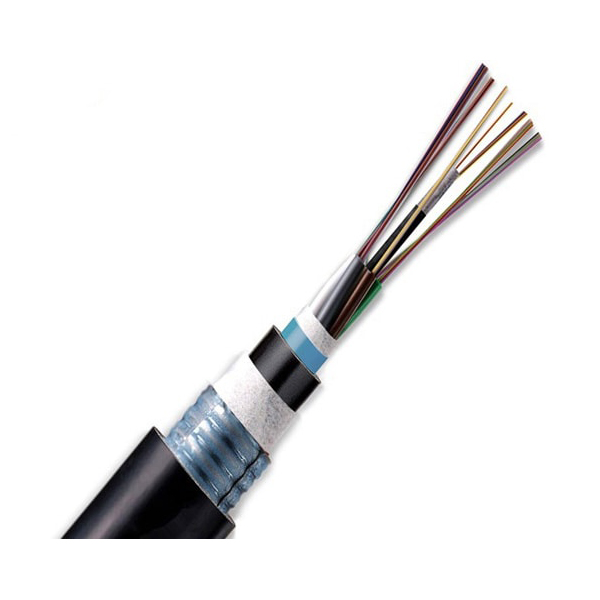

áp quang chôn trực tiếp 12FO  là loại Cáp quang Single mode 12 sợi kim loại có băng thép dùng để chôn trực tiếp không cần qua ống bảo vệ – cáp quang có chứa 8 sợi quang học được làm băng chất liệu thủy tinh, có băng thép chống gặm nhấm công trùng, chịu tác động ngoại lực rất tốt

– Tiêu chuẩn áp dụng: TCN 68-160: 1996; TCVN 6745-3: 2000
Cáp quang single mode 12 FO luốn cống chống chuột

Mô tả Cáp quang chôn trực tiếp 12FO

  •  Sợi quang sử dụng trong cáp liên tục, không có mối hàn, hạn chế được suy hao tín hiệu.
  • Sợi quang nằm lỏng và di chuyển tự do trong ống đệm. Ống đệm lỏng bảo vệ sợi quang khỏi những tác động cơ học.
  •  Các khoảng trống giữa sợi và bề mặt trong của ống được điền đầy bằng hợp chất đặc biệt chống sự thâm nhập của nước.
  • Các ống đệm lỏng được bện SZ xung quanh phần tử chịu lực trung tâm, bảo vệ cáp chịu được những tác động khi lắp đặt và môi trường
  • Cáp quang single mode 12 FO luốn cống chống chuột

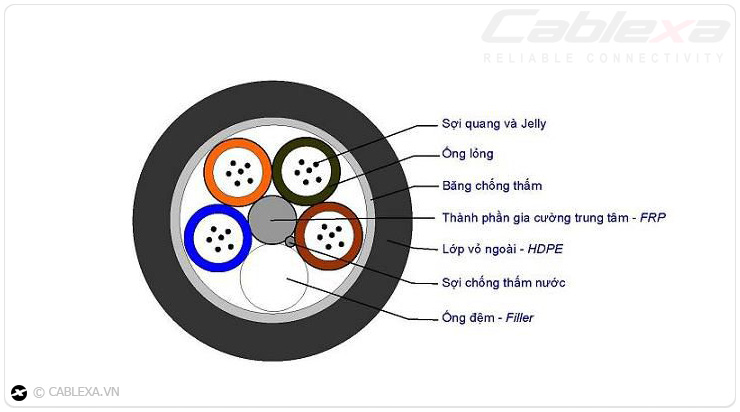

Cấu trúc Cáp quang chôn trực tiếp 12FO

  1. Sợi quang tiêu chuẩn  G652.D
  2. Ống đệm lỏng nhồi dầu chứa 12 sợi quang (cáp quang chôn trực tiếp 12 core)
  3. Phần tử chịu lực trung tâm phi kim loại (FRP)
  4. Sợi chống thấm quấn quanh FRP
  5. Băng chống thấm quấn quanh lõi cáp
  6. sợi aramid róc vỏ cáp
  7. Lớp nhựa HDPE bảo vệ bên ngoài

Đặc tính kỹ thuật Cáp quang single mode chôn trực tiếp 12FO

  • Chiều dài tối đa: 5.000m
  • Bán kính cong nhỏ nhất khi lắp đặt: 20 lần đường kính ngoài của cáp
  • Bán kính cong nhỏ nhất sau khi lắp đặt: 10 lần đường kính ngoài của cáp
  • Lực kéo lớn nhất khi lắp đặt: 2700N
  • Lực kéo lớn nhất khi làm việc: 1300N
  • Lực nén lớn nhất khi lắp đặt: 2000N/100mm
  • Khả năng chịu va đập với E=10N.m r=150mm: 30 lần va đập
  • Khoảng nhiệt độ bảo quản: -30 đến 60 độ
  • Khoảng nhiệt độ khi lắp đặt:  -5 đến 50 độ C
  • Khoảng nhiệt độ làm việc: -30 đến 60 độ C

Cáp quang single mode chôn trực tiếp 12FO lựa chọn tốt nhất cho giải pháp truyền tín hiệu quang đi xa với tốc độ cao mà suy hao đường truyền thấp nhất.
